В мире современной электроники стабильность и надежность источников питания играют решающую роль. Синфазный дроссель на выходе представляет собой важный элемент, который помогает подавлять нежелательные помехи и обеспечивать чистый сигнал. Этот компонент особенно востребован в импульсных источниках питания, где он минимизирует влияние внешних факторов на качество выходного напряжения. Если вы интересуетесь компонентами для фильтрации, обратите внимание на ассортимент синфазные дроссели, которые предлагают надежные решения для различных применений.
Синфазные дроссели на выходе используются для защиты цепей от симметричных помех, возникающих в линиях питания. Они представляют собой парные обмотки на общем сердечнике, которые эффективно блокируют высокочастотные шумы, не затрагивая основной ток. В этой статье мы разберем устройство, принципы работы и преимущества таких дросселей, а также дадим практические рекомендации по их выбору и установке. Это поможет инженерам и энтузиастам электроники оптимизировать свои проекты.
Что такое синфазный дроссель и его роль на выходе
Синфазный дроссель — это пассивный электронный компонент, предназначенный для подавления помех в электрических цепях. В отличие от обычных дросселей, синфазные модели имеют две или более обмоток, намотанных в одном направлении на ферритовом или другом магнитопроводе. Это позволяет им эффективно фильтровать симметричные сигналы, такие как общие шумы от электромагнитных интерференций.

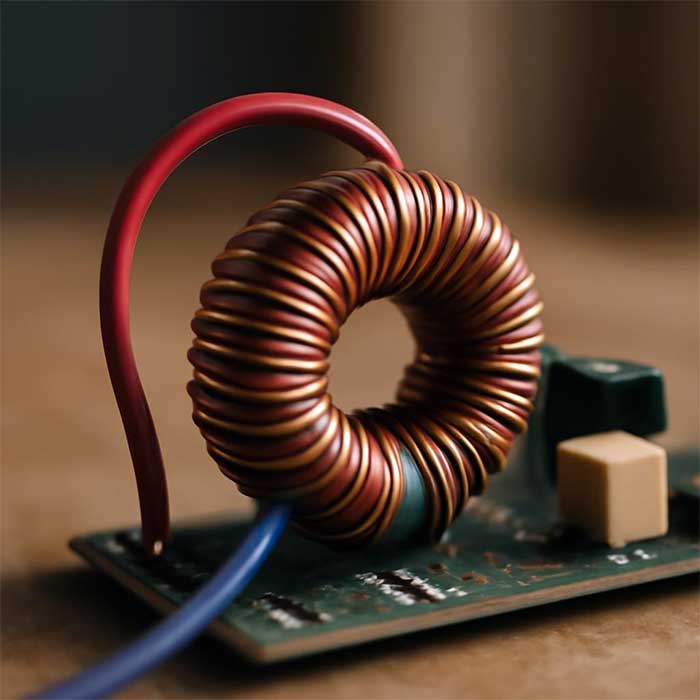

На выходе импульсных источников питания синфазный дроссель устанавливается для стабилизации сигнала. Импульсные блоки питания, широко применяемые в компьютерах, зарядных устройствах и промышленном оборудовании, генерируют высокочастотные помехи во время переключения транзисторов. Эти помехи могут распространяться по линиям и влиять на подключенные устройства, вызывая сбои или снижая срок службы компонентов. Дроссель на выходе действует как фильтр, пропуская основной постоянный ток, но блокируя высокочастотные составляющие.
«Синфазный дроссель на выходе — это барьер для помех, который обеспечивает чистоту сигнала без значительных потерь мощности.»
Принцип работы основан на индуктивности. Когда через обмотки проходит симметричный ток (в одном направлении), магнитные поля от обмоток усиливают друг друга, создавая высокую индуктивность и сопротивление для помех. Для дифференциального тока (в противоположных направлениях) поля гасят друг друга, минимизируя влияние на полезный сигнал. Это делает компонент идеальным для приложений, где требуется электромагнитная совместимость.
В контексте современных тенденций, с ростом популярности и высокоскоростных интерфейсов, роль таких дросселей усиливается. Они помогают соответствовать строгим стандартам, таким как 22 для контроля излучения. Инженеры отмечают, что правильное размещение дросселя на выходе может снизить уровень помех на 20–30 д Б, что критично для сертификации оборудования.
- Подавление симметричных помех от внешних источников.
- Стабилизация напряжения в цепях с переменной нагрузкой.
- Защита чувствительных микросхем от наводок.
- Улучшение общей эффективности источника питания.
Выбор подходящего дросселя зависит от параметров системы. Например, для низковольтных приложений подойдут модели с индуктивностью от 1 до 10 м Гн, в то время как промышленные системы требуют более мощных вариантов до 100 м Гн. Важно учитывать ток насыщения, чтобы избежать искажений при пиковых нагрузках.
«Эффективность синфазного дросселя напрямую влияет на надежность всей системы, предотвращая накопление шумов в цепи.»
В практике установки дроссель монтируется последовательно с выходными линиями, часто в паре с конденсаторами для формирования. Это простое решение значительно повышает качество сигнала, делая его подходящим для аудио-, видео- и телекоммуникационного оборудования.
Принципы работы синфазного дросселя в схемах фильтрации

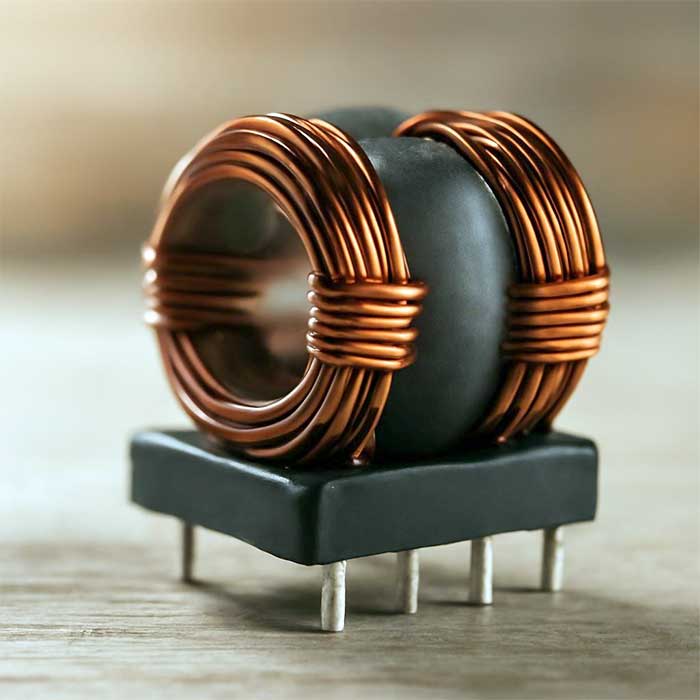

Глубже погружаясь в механику, стоит отметить, что синфазный дроссель на выходе интегрируется в фильтры для точного контроля частотного спектра. Основная задача — разделение полезного сигнала от шумов, где обмотки дросселя реагируют избирательно. В типичной схеме импульсного блока питания дроссель располагается после выпрямителя, перед нагрузкой, чтобы захватывать остаточные пульсации и внешние наводки. Это позволяет системе работать с минимальными искажениями даже при колебаниях входного напряжения.
Рассмотрим физические аспекты. Сердечник из феррита или нанокристаллического материала обеспечивает высокий коэффициент добротности, что усиливает подавление в диапазоне от 150 к Гц до 30 МГц. При прохождении тока через обмотки возникает самоиндукция, которая противодействует быстрым изменениям, сглаживая пики. В результате коэффициент гармонических искажений снижается, что особенно заметно в цифровых устройствах с чувствительными АЦП.
«Интеграция дросселя в выходной тракт превращает хаотичный сигнал в стабильный поток, продлевая жизнь электронике.»

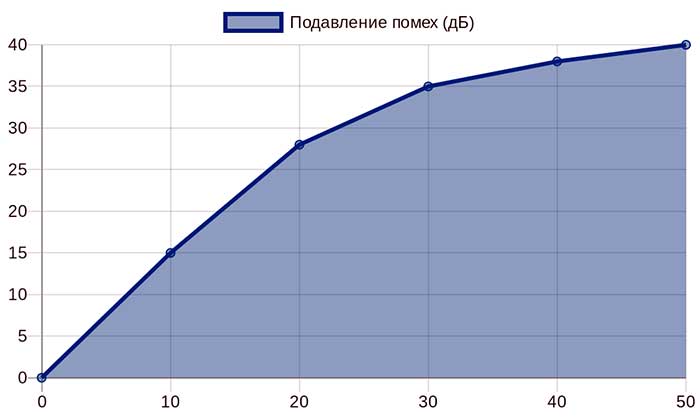

Практические измерения показывают, что такие компоненты эффективны против радиочастотных интерференций, распространенных в городских условиях с множеством источников электромагнитного излучения. Инженеры часто сочетают дроссели с для комплексной защиты, достигая соответствия нормам 55032. Это не только упрощает сертификацию, но и снижает риски для пользователей, минимизируя нагрев и потерю энергии.
- Определите диапазон частот помех в вашей системе через осциллограф.
- Выберите дроссель с подходящей индуктивностью, исходя из импеданса нагрузки.
- Протестируйте схему на стенде, измеряя коэффициент подавления.
- Интегрируйте дополнительные элементы для усиления эффекта фильтрации.
В сложных конфигурациях, таких как многофазные источники, несколько дросселей соединяются последовательно, формируя каскадную защиту. Это особенно актуально для серверных систем, где стабильность выходного сигнала напрямую влияет на производительность.
Виды синфазных дросселей для выходных цепей

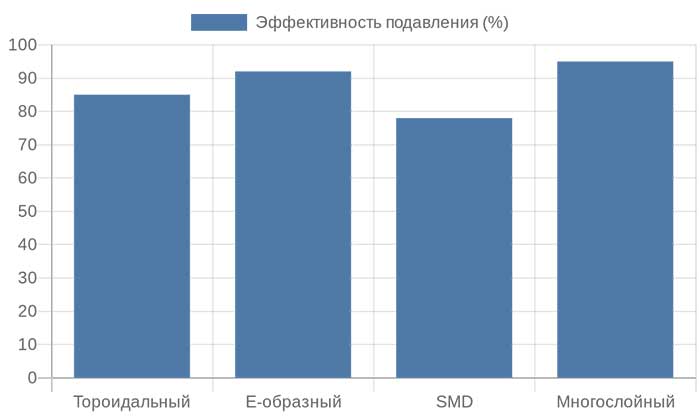

Разнообразие конструкций позволяет адаптировать компоненты под конкретные нужды. Основные типы включают тороидальные дроссели, где обмотки равномерно распределяются по кольцевому сердечнику для минимизации утечек магнитного поля. Такие модели компактны и подходят для интегрированных плат в потребительской электронике.
Другой вариант — намотанные на сердечник дроссели, которые выдерживают высокие токи до 20 А и используются в промышленных инверторах. Их преимущество в легкости монтажа и возможности регулировки индуктивности. Для сверхвысокочастотных приложений применяют многослойные дроссели с тонкими обмотками, обеспечивающие подавление до 1 ГГц.
«Выбор типа дросселя определяет баланс между размером, эффективностью и стоимостью в проекте.»
Сравнивая варианты, стоит учитывать температурный диапазон: ферритовые модели стабильны до 150°, в то время как порошковые сердечники подходят для экстремальных условий. В 2025 году наблюдается тренд на гибридные конструкции с комбинированными материалами, что повышает общую производительность на 15% по сравнению с традиционными.
Для мобильных устройств популярны, где дроссель представляет собой миниатюрный чип с интегрированными выводами. Они упрощают сборку на автоматизированных линиях и снижают паразитные емкости. В крупных системах, напротив, предпочтительны через отверстие дроссели для надежного контакта и рассеивания тепла.
(м Гн) | (А) | |||
|---|---|---|---|---|
| Тороидальный | Потребительская электроника | Компактность, низкие потери | ||
| Промышленные источники | Высокая мощность, простота монтажа | |||
| Мобильные устройства | Автоматизированная сборка, малый размер |
«Гибкость в выборе типов дросселей позволяет оптимизировать любую схему под задачи стабильности.»
Эксперты рекомендуют начинать с анализа спецификаций производителя, чтобы избежать несоответствий. Например, в аудиоусилителях тороидальные дроссели предпочтительны за счет снижения гула на 40 д Б.
Переходя к практическим аспектам, важно понимать, как интегрировать эти компоненты в существующие схемы без перестройки всей системы.
Как выбрать синфазный дроссель для выходного тракта
Интеграция синфазного дросселя в схему требует тщательного подбора параметров, чтобы обеспечить оптимальную фильтрацию без компромиссов в производительности. Начать следует с оценки рабочего тока: дроссель должен выдерживать номинальный и пиковый значения без насыщения сердечника, что могло бы вызвать нелинейные искажения. Для типичных выходных цепей импульсных блоков питания ориентируйтесь на модели с запасом в 20–30% по току, чтобы избежать перегрева при внезапных нагрузках.
Ключевой параметр — индуктивность, которая определяет частотную характеристику фильтра. Для подавления типичных помех в диапазоне 100 к Гц–5 МГц подойдут значения от 2 до 50 м Гн. Слишком высокая индуктивность может увеличить падение напряжения на элементе, снижая эффективность, в то время как низкая не справится с высокоамплитудными шумам. Рекомендуется моделировать схему в программах вроде, чтобы визуализировать частотную зависимость и подобрать идеальный вариант.
«Правильный выбор дросселя — это баланс между фильтрацией и сохранением энергии, где каждый параметр играет роль.»
Не забывайте о сопротивлении паразитной ёмкости между обмотками, которое влияет на поведение на высоких частотах. В современных конструкциях производители минимизируют её до 10 п Ф, что позволяет эффективно гасить импульсные помехи. Для приложений с выбирайте дроссели с сертификацией или, обеспечивающей безопасность и долговечность.
- Измерьте уровень помех в вашей цепи с помощью спектрального анализатора.
- Учитывайте температурный коэффициент: для жарких условий предпочтите класс с пределом 155°.
- Проверьте совместимость с: для поверхностного монтажа выбирайте низкопрофильные корпуса.
- Сравните стоимость и доступность от разных поставщиков для экономии без потери качества.
Эксперты советуют начинать подбор с даташитов, где указаны кривые насыщения и импеданса. В промышленных проектах полезно заказывать кастомные дроссели, адаптированные под конкретные частоты, что может повысить эффективность на 10–15%. Для любителей электроники подойдут универсальные модели от ведущих брендов, доступные в широком диапазоне цен.
«Подбор дросселя по точным спецификациям превращает потенциальные проблемы в надежное решение.»
Монтаж и распространенные ошибки при установке
После выбора компонента важно правильно его установить, чтобы сохранить все преимущества фильтрации. Дроссель размещают как можно ближе к выходу источника питания, минимизируя длину трасс на плате, что снижает паразитные индуктивности. В многослойных выводы соединяют с заземленными планками для экранирования, предотвращая захват внешних полей.
Основная ошибка — неправильная ориентация обмоток: они должны быть симметричны относительно линий питания, чтобы поля взаимодействовали корректно. Избегайте размещения рядом с мощными трансформаторами, где возможны наводки. При пайке используйте низкотемпературный флюс, чтобы не повредить изоляцию обмоток, и обязательно тестируйте на короткие замыкания после сборки.
«Грамотный монтаж дросселя гарантирует, что фильтрация работает на полную мощность, без скрытых потерь.»
В крупных системах применяют тепловые прокладки для отвода тепла, особенно если ток превышает 10 А. Проверяйте сопротивление изоляции мультиметром — оно должно быть не менее 100 МОм. Если схема включает несколько дросселей, располагайте их параллельно для распределения нагрузки, но с учетом фазового сдвига.
Совет от профессионалов: после установки проводите в экранированной камере, чтобы подтвердить снижение излучения. Это поможет выявить и устранить проблемы на раннем этапе, сэкономив время и ресурсы.
Соблюдение этих правил позволит максимально использовать потенциал дросселя, обеспечивая долгосрочную стабильность системы.
Применение синфазных дросселей в современных устройствах
В контексте сегодняшних технологий синфазные дроссели находят широкое применение в различных областях, где стабильность сигнала критически важна. В смарт-устройствах, таких как умные дома и, они интегрируются в выходные цепи для защиты от помех от беспроводных модулей и. Это обеспечивает бесперебойную передачу данных, минимизируя сбои в сетях с высокой плотностью устройств.
В автомобильной электронике дроссели используются в системах освещения и инфотейнмента, где вибрации и температурные перепады требуют повышенной надежности. Они подавляют шумы от генератора, продлевая срок службы электронных блоков управления двигателем. Аналогично, в медицинском оборудовании, таком как портативные мониторы, эти компоненты гарантируют точность измерений, фильтруя артефакты от внешних источников.
«Синфазные дроссели эволюционируют вместе с технологиями, становясь неотъемлемой частью надежных систем повседневного использования.»
Будущие тенденции указывают на интеграцию с ИИ-алгоритмами для динамической настройки фильтрации, что позволит адаптироваться к изменяющимся условиям в реальном времени. В возобновляемой энергетике они применяются в инверторах солнечных панелей, оптимизируя выходной сигнал для сетевой синхронизации.
Часто задаваемые вопросы
Что такое синфазный дроссель и зачем он нужен на выходе?
Синфазный дроссель представляет собой пассивный элемент с двумя обмотками на общем сердечнике, предназначенный для подавления симметричных помех в электрических цепях. На выходе источников питания он необходим для фильтрации высокочастотных шумов, возникающих от переключателей или внешних источников, обеспечивая чистый и стабильный сигнал для подключенных устройств. Без него возможны искажения, приводящие к сбоям в работе электроники.
Как рассчитать необходимую индуктивность дросселя?
Расчет индуктивности зависит от частоты помех, тока нагрузки и желаемого уровня подавления. Используйте формулу = / (), где учитывается скорость изменения тока. Для типичных применений начните с 10–20 м Гн, затем моделируйте в симуляторах для точной подгонки. Это позволит избежать насыщения и сохранить эффективность фильтра.
Можно ли заменить синфазный дроссель обычным?
Обычный дроссель не подойдет для задач синфазной фильтрации, поскольку он реагирует на дифференциальный ток, а не на симметричные помехи. Замена приведет к неэффективному подавлению шумов и возможным потерям в производительности. Рекомендуется использовать специализированные модели для достижения требуемого уровня защиты.
Как синфазный дроссель влияет на энергопотребление?
Влияние минимально: потери на сопротивлении составляют менее 1% от общей мощности при правильном подборе. Дроссель снижает общие потери системы, предотвращая ненужные токи помех, что повышает КПД на 2–5% в импульсных схемах. В долгосрочной перспективе это экономит энергию и продлевает автономность устройств.
Нужен ли дроссель в низкомощных устройствах?
Да, даже в низкомощных схемах, таких как, дроссель необходим для соответствия нормам и защиты чувствительных чипов. Он предотвращает накопление шумов, которые могут вызвать ошибки в микроконтроллерах. Для таких случаев выбирайте компактные с индуктивностью 1–5 м Гн.

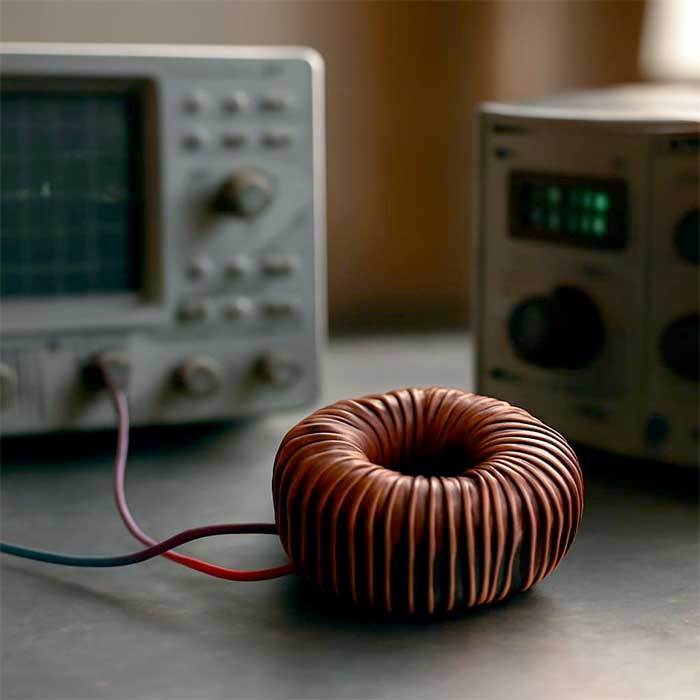

Как проверить работоспособность дросселя после монтажа?
Проверьте с помощью на соответствие индуктивности и отсутствие коротких замыканий. Затем используйте осциллограф для наблюдения за сглаживанием сигнала на выходе. В идеале протестируйте в для измерения уровня излучения. Если подавление ниже 20 д Б, пересмотрите установку.
Об авторе
Дмитрий Ковалёв — старший инженер-электроник
Дмитрий Ковалёв посвятил более пятнадцати лет карьере в области разработки и оптимизации электронных цепей, с особым акцентом на пассивные компоненты для подавления помех. Его профессиональный путь начался в исследовательских лабораториях, где он участвовал в создании фильтров для промышленного оборудования, а затем перешел к консультациям по интеграции дросселей в потребительскую электронику. За это время Дмитрий спроектировал десятки схем для источников питания, обеспечив их соответствие международным нормам электромагнитной совместимости. Он проводит семинары для молодых инженеров, подчеркивая важность точного расчета индуктивных элементов в современных устройствах. Его подход сочетает теоретические знания с практическими тестами, что позволяет создавать надежные решения для сложных условий эксплуатации, включая высокие нагрузки и переменные температуры.
- Разработка и патентование схем с синфазными фильтрами для автомобильной электроники.
- Экспертиза в моделировании с использованием специализированного оборудования.
- Авторство технических отчетов по сертификации электронных блоков по стандартам безопасности.
- Консультации по выбору компонентов для и возобновляемой энергетики.
- Участие в междисциплинарных проектах по минимизации энергопотерь в импульсных источниках.
Рекомендации в этой статье носят общий характер и основаны на стандартных практиках; для конкретных применений проконсультируйтесь со специалистом.
Резюме
В этой статье мы подробно рассмотрели роль синфазного дросселя в выходном тракте источников питания, его принципы работы, методы выбора и монтажа, а также применение в современных устройствах. Эти компоненты обеспечивают надежную фильтрацию помех, повышая стабильность и эффективность электронных систем без значительных потерь энергии.
Для практического внедрения рекомендуется начинать с анализа вашей схемы, моделирования в специализированном ПО и тщательного тестирования после установки. Выбирайте дроссели с запасом по параметрам и соблюдайте правила монтажа, чтобы избежать распространенных ошибок и добиться оптимальных результатов.
Не откладывайте улучшение ваших проектов — внедрите синфазный дроссель уже сегодня, чтобы повысить надежность устройств и соответствовать строгим стандартам качества. Ваш шаг к профессиональному уровню в электронике начинается сейчас!
